據東莞南方泵業了解，水力除焦電氣控制系統是以除焦控制閥為核心，綜合了氣動隔斷閥、高壓水泵、鉆機絞車以及供水、供油等系統協調動作，進行運行和聯絡的電控系統。通過采用可編程序控制器代替?zhèn)鹘y(tǒng)的繼電器邏輯控制電路，提高了整個控制系統的可靠性，同時，又使整個系統具有了良好的可維護性。

    1.泵房控制柜

    接通泵房電氣控制柜面板上的“控制電源”，控制電源接通，可編程控制器投入運行。啟動潤滑油泵、高位水罐供水泵，選擇控制柜面板上的準備啟動的高壓水泵號，并選擇準備除焦的焦塔號，確認無誤后，按下面板上的“選定”按鈕，再次確認除焦塔號。當油壓及儲水罐液位正常后，高壓水泵具備起動運轉條件，等待塔頂聯絡信號。收到塔頂要求啟動水泵的信號后，泵房操作人員在現場啟動高壓水泵。

    2.塔頂正壓防爆操作盤

    接通操作盤電源，在泵房控制柜上控制電源接通，完成選塔操作塔頂操作盤作鉆具升降操作。鉆具支點軸承的導軌上安裝有接近開關1PS～8PS，鉆具上升至上極限位置(1PS、5PS)，鉆具絞車自動停止。鉆具下降到塔內接近開關(3PS、7PS)的安裝位置時，選定除焦塔的隔斷閥自動打開，聯合鉆孔切焦器進塔后，操作人員根據需要選擇除焦閥工作狀態。當狀態開關轉向予充位置時，除焦控制閥開啟以一定流量向上水管道充水，當塔頂管道內水壓達到予充值時，予充壓力開關接通，告示“予充完成”，此時操作人員可將狀態切換開關撥向“全開”位置，進入水力除焦工作狀態。聯合鉆孔切焦器到達塔底極限位置(4PS、8PS)時，鉆機絞車自動停止下降，聯合鉆孔切焦器在塔內時，除焦控制閥可任選工作狀態，切焦器自由升降。當聯合鉆孔切焦器上升到塔內上極限位置(2PS、6PS)時，若除焦控制閥處于“予充”或“全開”狀態，聯合鉆孔切焦器自動停止上升。還有，東莞南方水泵觀察到操作人員將除焦控制閥狀態開關撥向“回流”位置，聯合鉆孔切焦器方可繼續上升提出塔外，塔頂隔斷閥在聯合鉆孔切焦器提出塔外之前已自動關閉。

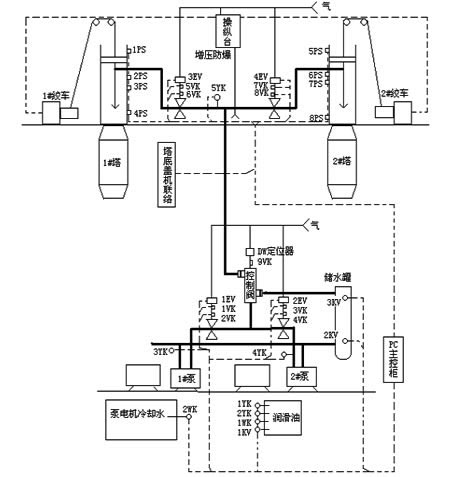

    3.外接一次表分布示意圖
